彈簧是機械行業的通用零件，用途十分廣泛。隨著工業的發展，對大料徑彈簧的需求量越來越大，而傳統的卷簧機大多采用純機械式或機械氣動式結構，不但機構繁雜，而且加工線材直徑偏小。

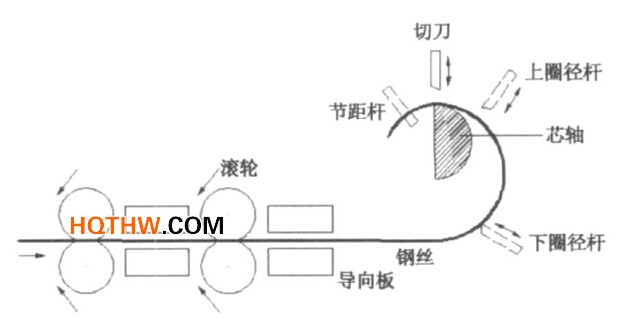

    卷簧機的工作原理如圖所示，在送線滾輪的作用下，鋼絲從導向板中穿入。當鋼絲碰到上、下圈徑桿前端的溝槽時，分別在導向板出口及上、下圈徑桿處形成3個摩擦點，在這3個摩擦點的限位和導向作用下彎曲變形，形成彈簧圈。上、下圈徑桿可在各自的滑槽中移動，通過控制上、下圈徑桿的位置，就可控制彈簧圈徑的大小。在鋼絲彎曲成簧圈的過程中，鋼絲接觸到節距桿的斜面，而節距桿可以沿著彈簧卷繞成形的軸線方向移動，形成彈簧的節距。當卷繞密圈彈簧或彈簧的支撐圈時，節距桿退到后面，后一圈簧圈靠著已卷好的前一圈而成形。當一個彈簧卷制好后，送料機構停止送料，切刀機構產生動作，在芯軸的配合下切斷鋼絲，然后再開始第2個循環。
    通過送線滾輪，上、下圈徑桿，節距桿及切刀的運動組合及聯動，可卷繞出變?nèi)?、變?jié)距等各種形狀的螺旋壓簧。
